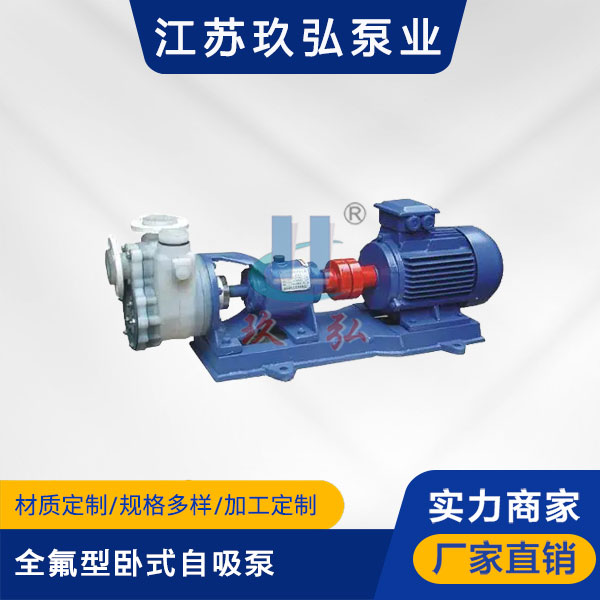

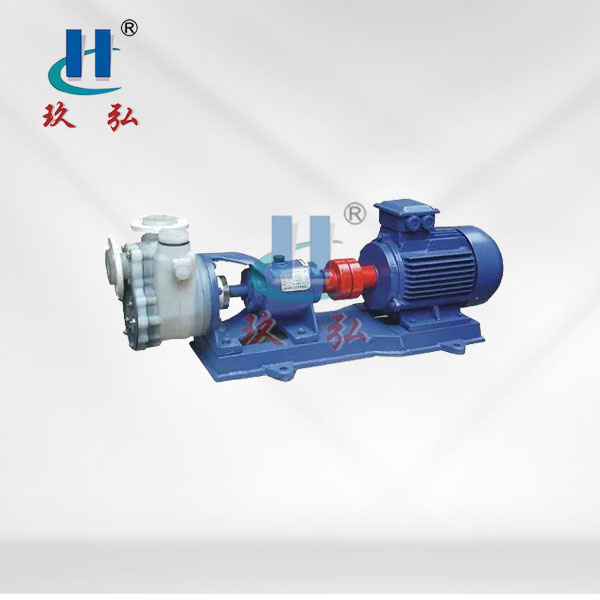

FZB全氟型臥式自吸泵

FZB全氟型耐腐蝕自吸泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用於化工、製酸、製堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

FZB全氟型耐腐蝕自吸泵結構說明

FZB自吸泵由泵體葉輪合蓋密封件支架泵軸邊軸器吊緊螺栓螺母底板組成。

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一隻模壓塑料合成金製成。

2、合蓋右邊一側內埋一隻不鏽鋼（1Cr18Ni9Ti）模壓塑料合金而成。

3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工後外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與    葉輪後部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。

4、機械密封：采用WB2型、ST型不用冷卻水可調式端麵密封技術，由碳化矽、高純度氧化鋁陶瓷、填充四氟、石墨等材料製成。

FZB全氟型耐腐蝕自吸泵技術參數

流量：1.5～60m3h；

揚程：15～50m；

轉速：2900rmin；

功率：1.5～15KW；

進口直徑：25～80mm；

適用溫度：-20℃～120℃。

FZB化工泵使用的氟塑料是優秀的耐腐蝕材料，選用該材料生產的FZB型氟塑料合金化工泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用於化工、石油、製藥、農藥、冶煉、染料、造紙、電鍍、食品等。

FZB全氟型耐腐蝕自吸泵性能參數表

型號	流量(m3/h)	揚程	進口	出口	功率	轉速(r/min)	效率(%)	自吸高度(m)	自吸時間
25FZB-20	1.6	20	Φ25	Φ25	2.2	2900	20	1.5	150
32FZB-20	3.2	20	Φ32	Φ25	2.2	2900	30	1.5	150
40FZB-20	6.3	20	Φ40	Φ32	2.2	2900	42	3	150
50FZB-20	12.5	20	Φ50	Φ32	2.2	2900	42	3	150
50FZB-30	12.5	30	Φ50	Φ50	4	2900	48	3	180
65FZB-30	25	30	Φ65	Φ50	7.5	2900	55	3	180
80FZB-30	50	30	Φ80	Φ65	11	2900	58	3	180
50FZB-45	12.5	45	Φ50	Φ32	7.5	2900	35	3	200
65FZB-45	25	45	Φ65	Φ40	11	2900	42	3	200
80FZB-45	50	45	Φ80	Φ65	15	2900	53	3	200
100FZB-45	100	45	Φ100	Φ80	30	2900	55	3	250
100FZB-32	100	32	Φ100	Φ80	18.5	2900	48	3	250
