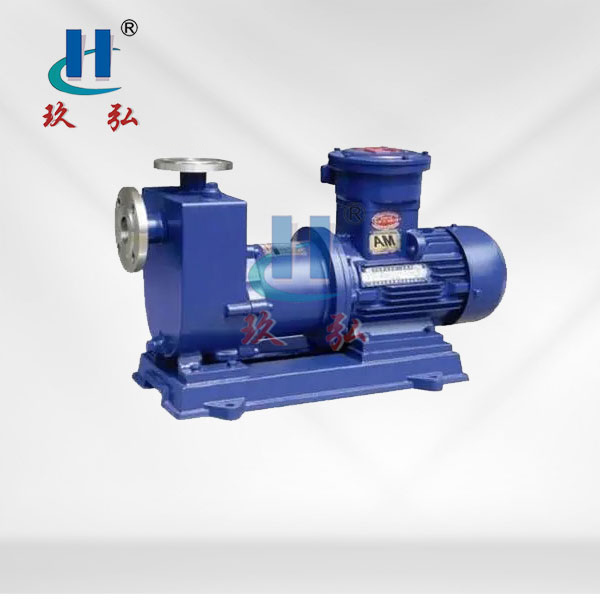

ZCQ臥式不鏽鋼自吸式磁力泵

產品簡介

ZCQ係列自吸磁力泵的過流部件采用不鏽鋼（304、316、316L）製成，廣泛應用於石油、化工、製藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無汙染文明車間的最佳選擇。適用溫度：-20℃～100℃。

產品詳情

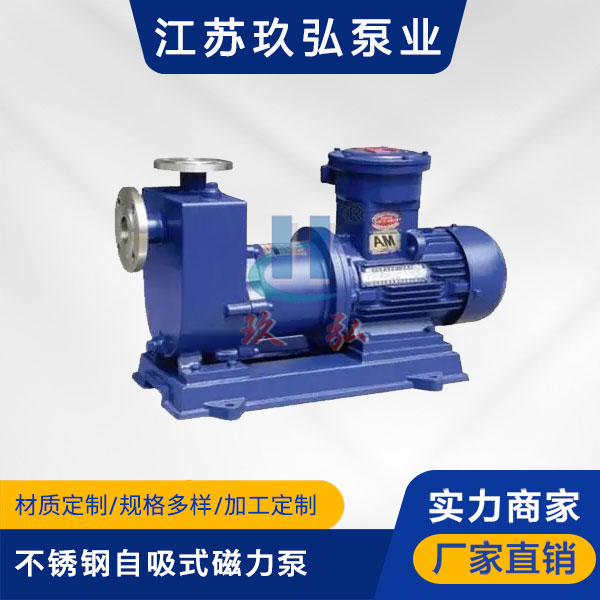

ZCQ臥式不鏽鋼自吸式磁力泵(圖1)

ZCQ型無泄漏不鏽鋼自吸泵操作原理

ZCQ係列自吸磁力泵采用先進的外混式軸向回水泵體結構設計，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成。泵啟動後，在離心力的作用下，吸水室中的剩餘液體與進液管路中的空氣被葉輪攪拌形成氣液混合物，混合物通過蝸殼進入氣液分離室，隨著流速降低，導致氣水分離，空氣由泵出液口排出，液體經回流孔返回泵腔內，經過多次循環，進液管道中的空氣被逐漸排空，使泵腔內形成一定的真空度，低位槽中的液體在大氣壓的作用下流向泵進口，達到自吸的作用，這一係列的自吸過程是泵在剛啟動的1至3分鍾內自動完成，無需人工幹預，當液體充滿泵的進液管路與泵腔後泵組即自動進入正常運行狀態。磁力自吸泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，通過磁力偶合間接驅動轉子組合上的葉輪旋轉，泵腔全部封閉，完全無泄漏。


產品特點

ZCQ型無泄漏不鏽鋼自吸泵防漏設計 以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不汙染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境汙染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

型號參數

型號

流量
(m3/h)

揚程m

轉速r/min

軸功率Kw

效率
η

自吸性能
m/3分

配帶電機功率

介質密度

＜1

＜1.3

＜1.84

ZCQ25-20-115

1.0
1.6
2.0

17
15
12.5

2900

0.23
0.24
0.24

20
27
28

4

Y/YB801-2
0.75

Y/YB801-2
0.75

Y/YB801-2
0.75

ZCQ32-25-115

1.9
3.2
3.8

17
15
12.5

2900

0.40
0.45
0.43

22
29
30

4

Y/YB801-2
0.75

Y/YB801-2
0.75

Y/YB802-2
1.1

ZCQ32-25-145

1.9
3.2
3.8

27.5
25
22

2900

0.68
0.78
0.79

21
28
29

4

Y/YB802-2
1.1

Y/YB802-2
1.1

Y/YB90S-2
1.5

ZCQ40-32-132

3.8
6.3
7.5

25
22
19

2900

0.99
1.11
1.11

26
34
35

4

Y/YB802-2
1.1

Y/YB90S-2
1.5

Y/YB90L-2
2.2

ZCQ40-32-160

3.8
6.3
7.5

34
32
29

2900

1.41
1.57
1.65

25
35
36

4

Y/YB90L-2
2.2

Y/YB90L-2
2.2

Y/YB100L-2
3.0

ZCQ50-32-125

7.5
12.5
15

22
20
18

2900

1.55
1.70
1.79

29
40
41

4

Y/YB90L-2
2.2

Y/YB100L-2
3.0

Y/YB112M-2
4.0

ZCQ50-32-160

7.5
12.5
15

34
32
29

2900

2.57
2.87
3.04

27
38
39

4

Y/YB100L-2
3.0

Y/YB112M-2
4.0

Y/YB32S1-2
5.5

ZCQ50-32-200

7.5
12.5
15

52.5
50
48

2900

5.10
5.67
6.33

21
30
31

4

Y/YB32S2-2
7.5

Y/YB32S2-2
7.5

Y/YB160M1-2
11

ZCQ65-50-125

15
25
30

22
20
18

2900

2.81
3.17
3.34

32
43
44

4

Y/YB112M-2
4.0

Y/YB132S1-2
5.5

Y/YB132S2-2
7.5

ZCQ65-50-160

15
25
30

34
32
28

2900

4.63
5.31
5.45

30
41
42

4

Y/YB132S1-2
5.5

Y/YB132S2-2
7.5

Y/YB160M1-2
11

ZCQ65-40-200

7.5
12.5
15

53
50
47

2900

8.33
9.73
10.67

26
35
36

4

Y/YB160M1-2
11

Y/YB160M2-2
15

Y/YB160L-2
18.5

ZCQ80-65-125

30
50
60

22
20
18

2900

4.73
5.56
5.39

38
49
50

4

Y/YB132S1-2
5.5

Y/YB132S2-2
7.5

Y/YB160M1-2
11

ZCQ80-65-160

30
50
60

34
32
28

2900

8.29
9.68
9.95

33
45
46

4

Y/YB160M1-2
11

Y/YB160M2-2
15

Y/YB160L-2
18.5

ZCQ80-50-200

30
50
60

53
50
47

2900

12.37
14.80
16.34

35
46
47

4

Y/YB160L-2
18.5

Y/YB180M-2
22

Y/YB200L1-2
30

ZCQ80-50-250

30
50
60

84
80
75

2900

21.45
24.76
27.23

32
44
45

4

Y/YB200L1-2
30

Y/YB220L2-2
37

Y/YB225M-2
45

ZCQ100-80-160

60
100
120

33.5
32
27

2900

12.16
16.14
16.04

45
54
55

4

Y/YB160L1-2
18.5

Y/YB180M-2
22

Y/YB200L1-2
30
