YZ脫硫渣漿液下泵

YZ脫硫渣漿液下泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。主要用於環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、汙濁液、泥漿、灰漿、流砂及城市排汙溝道的流動汙泥，以及含有泥砂渣物的流體和有腐蝕性液體。

YZ脫硫渣漿液下泵結構說明

YZ型泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間，如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。

YZ脫硫渣漿液下泵裝配順序

（1）將軸承分別裝在軸承盒和軸承座上。

（2）將毛氈圈裝在軸承端蓋甲、丙和軸承盒上。

（3）將軸承端蓋乙、丙裝在軸承座上並用螺栓緊固。

（4）將裝好軸承的軸承盒穿在軸上，擰上圓螺母，並將軸承端蓋甲緊固在軸承盒上。

（5）將軸裝入軸承座，用螺栓固定，擰上調整螺釘，並將軸承安裝在支承座上，將擋水圈套在下部軸承處的適當位置。

（6）將聯接管固定在軸承座上，並在聯接管下部裝上泵蓋，在軸下部裝上葉輪並擰緊，依次裝上泵體前蓋，並螺栓固定，用軸承盒處的調整螺釘調整葉輪與前蓋間的間隙，（控製在1--1.5mm內）調好後用螺母，螺栓緊固。

（7）電機支承安裝在軸承座上用螺栓緊固，在軸的上端裝聯軸器部件，並將電機聯軸器用緊固螺釘緊固在電機軸頭上，將電機裝在電機支承上，並用螺栓，螺母緊固。

（8）從泵的出品順序將石棉墊，出液彎頭、出液管件裝上，並固定在支承座上。

YZ脫硫渣漿液下泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。

YZ脫硫渣漿液下泵型號意義

例如：80YZ80-20A

　　 YZ-液下式渣漿泵

　　 80-泵的出口直徑

　　 80-泵的設計點流量( m3/h )

　　 20-泵的設計揚程

　　 A-表示葉輪經第一次切割

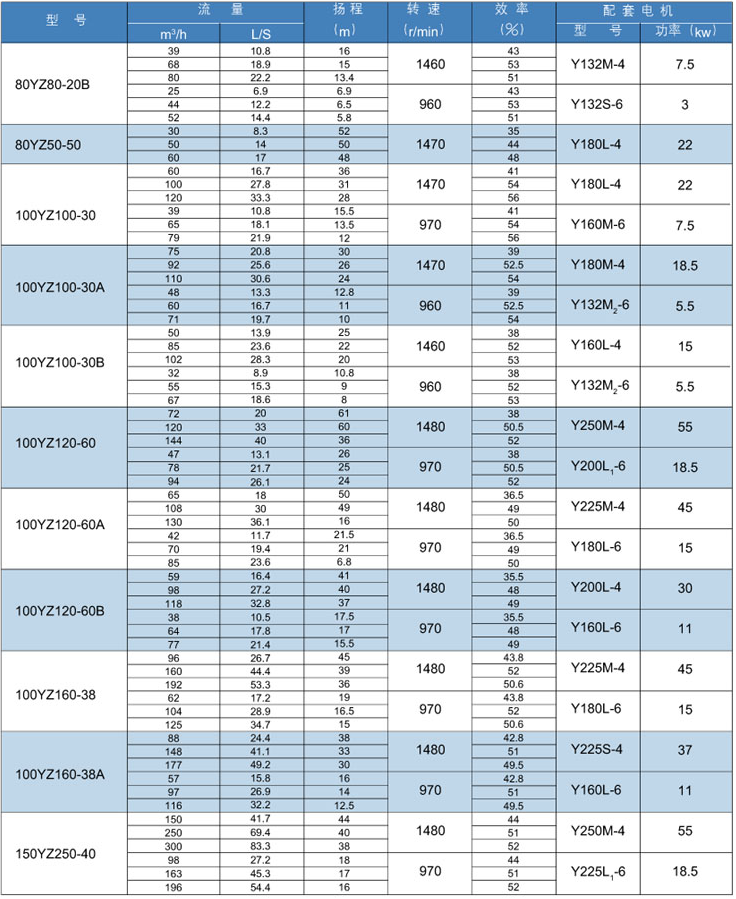

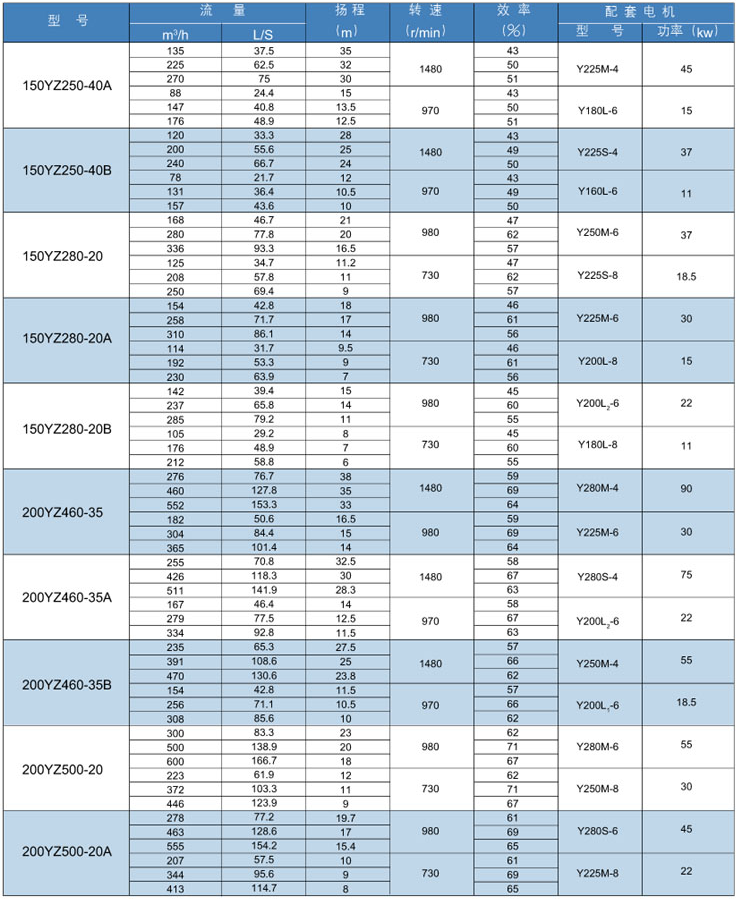

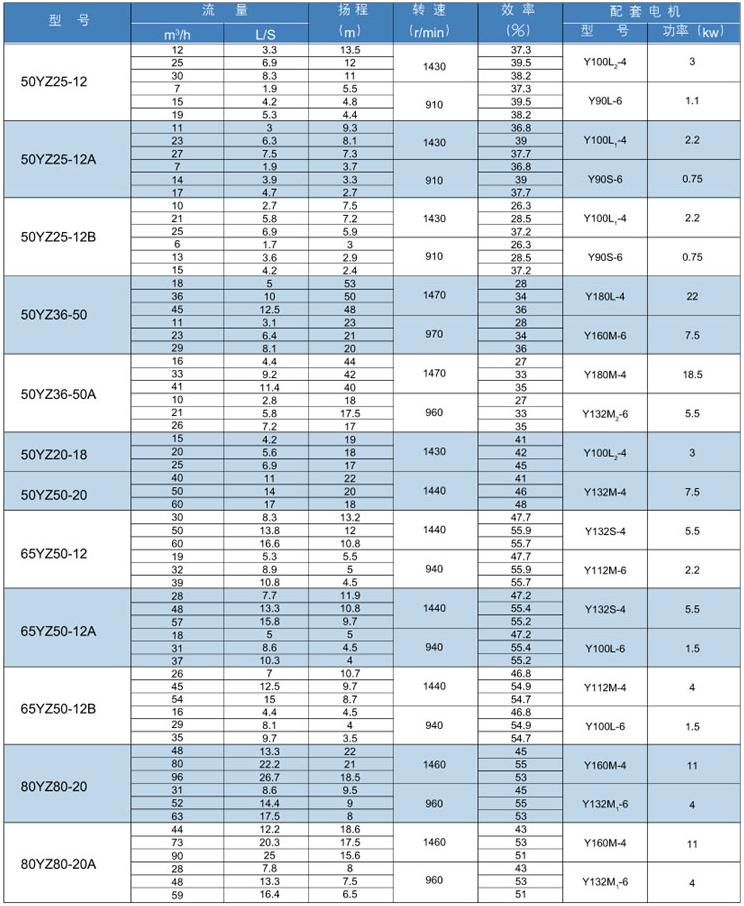

YZ脫硫液下泵性能參數表
